哈電電機發運國內單機容量最大抽蓄機組首臺座環蝸殼
來源：哈爾濱電氣集團有限公司
瀏覽量：
發布時間：2020-06-29

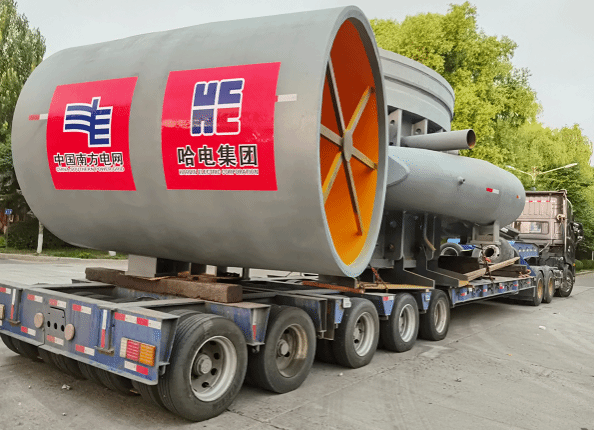

6月28日，哈電集團電機公司自主研制的陽江抽水蓄能機組核心部件——首臺座環蝸殼成功發運，標志著國內單機容量最大的400兆瓦、700米超高水頭段的抽水蓄能機組研制取得了階段性勝利，以優異的成果向黨的99歲生日獻禮。
該座環蝸殼是哈電電機為中國南方電網調峰調頻發電有限公司提供的、陽江電站機組埋件的核心部件，總高3.14米，最大加工回轉半徑6.79米；裝配整體重量約276噸，是哈電電機生產的最大重量的抽水蓄能機組座環蝸殼；座環蝸殼分兩瓣制造，具有尺寸大、噸位重、精度要求高等特點。
作為抽水蓄能水輪機最重要的基礎受力部件和通流部件之一，座環蝸殼對機組的穩定運行起著至關重要的作用。
哈電電機高度重視陽江項目實施中的每一個環節，精益求精做好產品研發、設計、制造等各項工作，攻克了一道又一道難關，取得了一個又一個技術創新成果。
面對緊張的設計制造周期，哈電電機設計團隊搶前抓早，組織人員反復優化設計方案。
針對以往抽水蓄能機組通常采用的大舌板結構，無法滿足座環蝸殼結構設計流道與單線圖流道的一致性要求，設計人員與工藝人員多次研討，對陽江座環蝸殼的大舌板結構進行了全新設計，最終確定了由進口舌板、蝸殼尾部舌板組合而成的“Y”型舌板結構，在滿足陽江項目精度要求的同時，也為后續抽水蓄能項目的舌板結構設計開拓了新的思路。
在蝸殼的進人門設計上，哈電電機創新采用了長鉸鏈內開式結構。這種結構是哈電電機首次在抽水蓄能機組中采用，無論是設計，還是加工、安裝調整都有著不小的挑戰。
為了保證產品精度，設計人員在充分借鑒常規混流式機組內開式進人門結構的基礎上，進行了有針對性地優化；在進人門開閉試驗過程中，與工藝人員、生產單位技師多次反復研討，制定了合理的配墊方案，增加了進人門頂起裝置等部件，確保了陽江蝸殼內開式進人門的成功研制。
